ERIS

空間光変調器(位相変調タイプ)



アナログタイプのERIS phase only 空間光変調器は、特定の要件を持つアプリケーションに対してもHOLOEYEの幅広いSLM製品ラインを拡げていきます。このSLMデバイスは、極めて高い位相安定性、低遅延、低クロストークを示します。



ERIS SLM – マイクロディスプレイの特長
ディスプレイタイプ: アナログ
解像度: 1920×1200ピクセル
ピクセルピッチ:

8.0μm

フィルファクター: >95%
アクティブエリア:

15.42×9.66mm

(0.717" Diagonal)

アドレッシング:

8ビット(256グレーレベル)

または

10ビット(1024グレーレベル)

シグナルフォーマット: HDMI
入力フレームレート:

60Hz



ERIS位相変調タイプ空間光変調器は、0.717インチのLCOSマイクロディスプレイを基にしており、解像度は1920×1200ピクセルであり、ピクセルピッチは8µmです。このSLMは8ビットの位相レベルを提供しますが、10ビットの位相モードでも操作可能です。

ERIS SLMはプラグ&プレイの位相変調器であり、標準のグラフィックカードを介して拡張モニタデバイスとして位相関数を指定できます。指定は、付属のパターン生成ソフトウェア、SLMスライドショー再生ソフトウェア、または標準の画像ビューアソフトウェアを使用して行えます。また、HOLOEYEは様々なプログラミング言語向けのAPI(アプリケーションプログラミングインタフェース)を提供するSLMディスプレイソフトウェア開発キット(SDK)も提供しています。

ERISドライバーは、位相関数を操作するためにHDMIインターフェースを使用し、また、ドライバーと通信するためにUSB接続を使用します(グレーレベル分布(ガンマ制御)や動的レンジ(LCセル間の電圧)を変更してSLMを異なる波長に合わせてキャリブレーションするため)。さらに、このドライバーには、外部デバイスと同期するためのトリガーシンク出力機能があります。


ERIS バーションラインアップ

現在、HOLOEYEではERIS位相変調タイプSLMの3つのバージョンを提供しています。1つは可視光範囲に最適化されており、もう1つは420〜1100 nmの範囲に対応する柔軟な広帯域バージョンです。そして、もう1つは1550 nmでの使用に最適化されています。

型式 反射率

最大位相変調量

波長範囲
ERIS-VIS-109 73 %

5π @ 450 nm

2.9π @ 633nm

420 – 650 nm
ERIS-NIR-153 76 - 90 %

8.5π @ 450 nm

2.4π @ 1064 nm

420 – 1100 nm
ERIS-TELCO-110

89 %

2.1π @ 1550 nm

1500 – 1600 nm

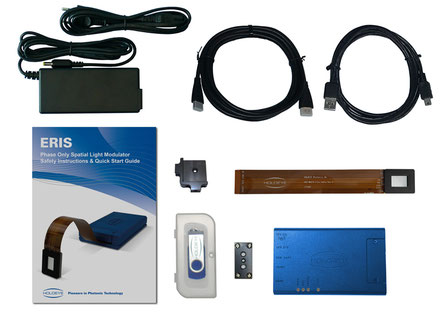

ERIS 空間光変調器 キット内容

ERIS SLM 提供内容

  • Phase Only ディスプレイ(含フレックスケーブル)
  • ドライバーユニット
  • デバイスマウント
  • ディスプレイマウント
  • 電源+ケーブル
  • USB/mini USBケーブル
  • HDMIケーブル
  • 安全の手引きおよびクイックスタートガイド(テスト用偏光子入り)
  • USBフラッシュドライブ(ソフトウェアパッケージおよびドキュメント付き)

ソフトウェア機能

ERIS phase only モジュレーターデバイスは、グラフィックスカードの標準的なHDMIインターフェースを使用して外部モニターのように簡単にアドレス指定できます。SLMの操作には追加のソフトウェアや専用ハードウェアは必要ありません。



LCOS SLMデバイスは、GUI(グラフィカルユーザーインターフェース)ベースのコンフィグレーションマネージャーソフトウェアと共に提供されます。コンフィグレーションマネージャーは、ピクセル電圧を調整して、幾何学的設定、明るさ、コントラスト、および電気光学応答を変更するために使用することができます。これらの高度なキャリブレーションにはUSBインターフェースが使用されます。

さらに、HOLOEYE SLMにはパターンジェネレーターソフトウェアが付属しています:

  • ユーザー定義画像からコンピュータ生成ホログラム(CGH)の計算
  • レンズ、格子、アキシコン、渦などの基本的な光学機能を表すSLM信号の生成
  • 複数の機能を組み合わせるためのCGHと基本的な光学機能の重ね合わせ

この装置には特別なSLMスライドショープレイヤーソフトウェアも付属しています。また、SLMディスプレイSDKもダウンロード可能で、さまざまなプログラミング言語向けにAPI(アプリケーションプログラミングインターフェース)を提供し、画像やデータ/位相配列をHOLOEYEスペーシャルライトモジュレーターに直接表示することができます:

  • National Instruments LabVIEW™ 8.6以降
  • MathWorks MATLAB® R2009b以降
  • Octave 5.2
  • Python™ 2.7および3.x
  • CまたはC++コンパイラ(例:Microsoft Visual C++コンパイラ)

論文・参考文献

HOLOEYEの空間光変調器は、さまざまな応用分野の研究で使用されています。ライブラリには、出版物や研究論文へのリンクを豊富に取り揃えております。


ダウンロード

空間光変調器カタログ

HOLOEYE SLM 製品

およびアクセサリの概要

SLMアプリケーションノート

広範囲にわたる空間光変調器の

アプリケーションノート
