SLM 回折型プロジェクションエンジン

可視波長域では、HOLOEYEの空間光変調器(SLM)は、ますます多くの画像化アプリケーション(例:ホログラフィックプロジェクション、3Dホログラフィックディスプレイ、構造化照明)に使用されています。



特にAR/VRディスプレイやヘッドアップディスプレイの分野では、位相SLMは優れた光効率を提供する利点があります。これは、従来のプロジェクションシステムのように光を遮る(振幅変調)代わりに、回折(光の再分配)によって画像が生成されるためです。さらに、位相SLMのホログラフィックアプローチを使用すると、動的な焦点合わせや収差補正などの追加の光学機能を追加することができます。



位相SLMを用いた回折アプローチは非常にシンプルで、直線偏光光源とSLM自体のみが必要です。ただし、回折角度は使用するSLMのピクセルサイズに依存して制限されるため、出力画像を拡大するために追加の光学系を使用する必要があるかもしれません。

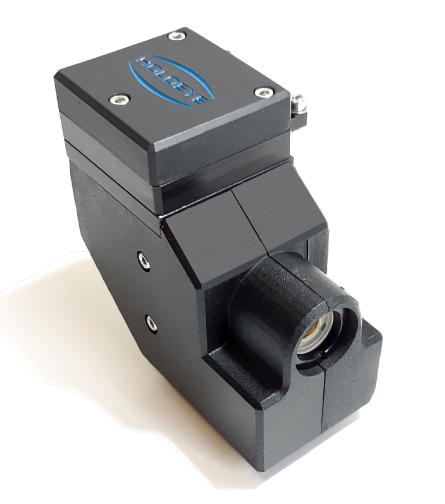

そのような回折ベースのプロジェクションシステムの開発は複雑で時間がかかるため、HOLOEYEは幅広い画像アプリケーションに対応するコンパクトな標準回折プロジェクションエンジンを提供しています。



HOLOEYE回折プロジェクションエンジンは、現在のPLUTO-2、LETO、GAEA-2、およびLUNA空間光変調器と互換性があります。



このコンパクトなプロジェクションエンジンは、FC/APCコネクタ付きの偏波保持単一モードファイバーに結合された直線偏光レーザー光源で動作するように設計されています。また、LETOデバイスのような高速SLMを使用してカラーシーケンシャルホログラム投影を行うためのファイバーカップリングRGBレーザー光源でも使用できます。



角度拡大率は約5.3倍(波長とピクセルピッチによって若干異なります)です。作動距離は15cm(GAEA SLMの場合)/ 27cm(PLUTO SLMの場合)から無限大までです。視野(FoV)は使用するHOLOEYE SLMによっても異なります:



  • FoV GAEA:42°(全角):300 mmの距離で約240 mm
  • FoV LUNA:34°(全角):300 mmの距離で約185 mm
  • FoV LETO:24°(全角):300 mmの距離で約130 mm
  • FoV PLUTO:20°(全角):300 mmの距離で約110 mm
仕様
波長範囲 450 - 630 nm
透過光学系 75 % (@ 520 nm)
ファイバーコネクター FC/APC
SLM照明角度 < 7.5 度
角度倍率 ~ 5.3 倍
機械寸法 50 x 40 x 30 mm
作動距離 15 ~ 27 cm - 無限大
視野角 SLM/波長に依存
