「グリンレンズ(GRIN lens)」のご案内

GRINTECH社は10年以上の実績に基づくGRINレンズ及びレンズシステムのリーディングカンパニーです。屈折率分布型レンズ(gradient index lenses)、テレコミニケーション用レンズ、ビーム形成用レンズ、内視鏡検査用レンズ(Endoscopy)の開発、製造をしております。






情報、医療・バイオメディカル、光計測・センサー技術などの成長分野への各種納入実績がございます。ドイツのイエナにあるフラウンフォーファー研究所の応用光学・精密工学部門から独立、1999年12月にGRINTECHは設立されました。






GRINレンズとは非常に優れた光学性能と均一な光学面とを併せ持つ小型化された

レンズです。これらの特徴はお客様の特定の要件に合わせたマイクロ光学レンズ

システムへの組み立てを容易にします。

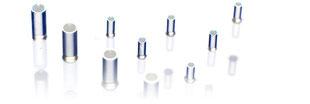

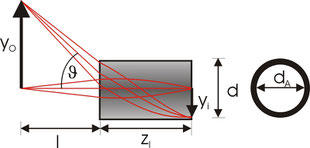

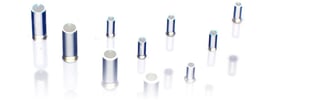

『ファイバーカップリングやレーザーダイオードビーム整形用ロッドレンズ』

 ・非毒性銀系ガラス材質(Non-toxic silver-based glass material)

 ・両平面(Plane surfaces)

 ・標準直径:0.35/ 0.5 / 1.0 / 1.8 / 2.0mm

 ・NA:0.5 / 0.2






(以下カスタムにも別途対応)

   ・標準品以外の作動距離及びレンズ長

   ・反射防止コート(AR coating)

   ・8度のファセット加工

カタログ LFRL NA0.5
カタログ LFRL NA0.2

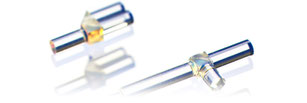

 『内視鏡用対物レンズ』

 ・非毒性銀系ガラス材質(Non-toxic silver-based glass material)

 ・両平面(Plane surfaces)

 ・低色収差

 ・NA:0.5

 ・安全性保証:Biological safety - toxicology (EN ISO 10993-1)






(以下カスタムにも別途対応)

   ・標準品以外の作動距離及びレンズ長

   ・反射防止コート(AR coating)

   ・プリズム及びビームスプリッターとの接合

   ・開口絞り及び視野絞り

カタログ IFRL NA0.5

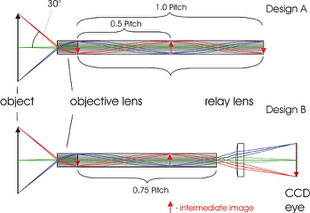

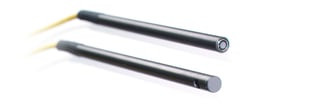

『内視鏡用レンズシステム(Lens Systems for Endoscopy)』

 ・各種GRIN製品(対物レンズ、リレーレンズ、アイピース)との組合せ

 ・標準直径:0.5 / 1.0 / 1.3mm

 ・視野方向を変えるプリズムも取付け可能

 ・2種類のデザインから選択(詳細はリンク先データシートを御参照下さい)

(カスタムにも別途対応)




カタログ Lens System

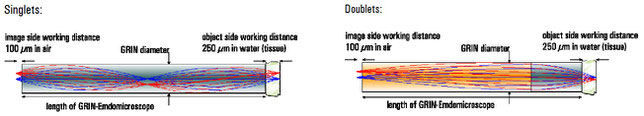

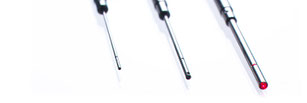

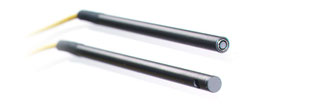

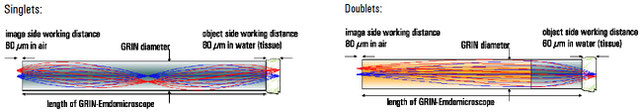

『ニードルタイプ内視鏡用レンズ(GRIN Needle Endomicroscopes)』

 ・蛍光顕微鏡用及び二光子顕微鏡用

 ・標準直径:0.5 / 1.0mm

 ・ステンレスチューブやイメージバンドルファイバの取付け可能



For Fluorescence Microscopy



For 2-Photon Microscopy

カタログ Needle Endomicroscopes

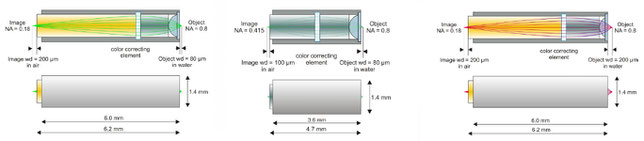

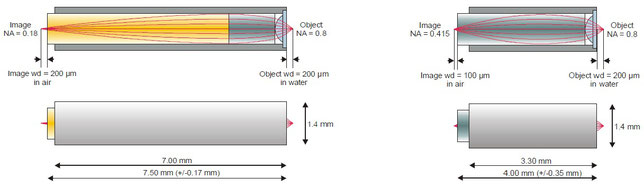

『高NA内視鏡用対物レンズ(High NA Endomicroscopic Imaging Objective)』

 ・高NA対物レンズは用途に合わせた4種類

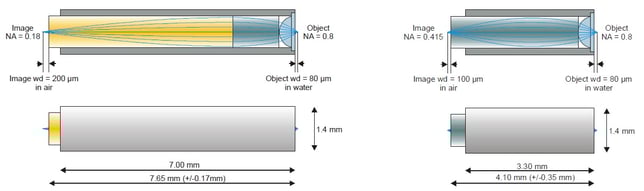

High-NA Endomicroscopic Imaging Objective for Fluorescence Microscopy



High-NA Endomicroscopic Imaging Objective for 2-Photon Microscopy

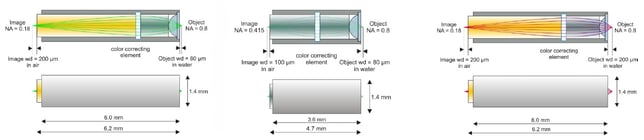

新製品 High-NA Endomicroscopic Imaging Objective as achromatic version

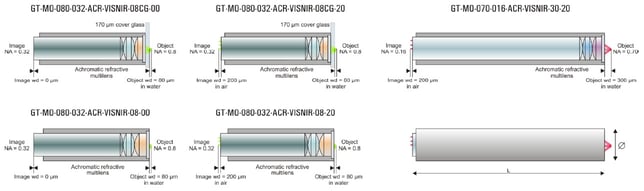

新製品 High-NA chromatic and field corrected Endomicroscopic Imaging Objectives

カタログ High-NA Endomicroscopic Imaging Objective

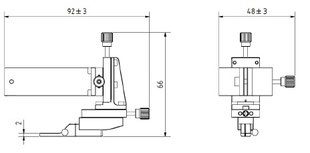

新製品『GRINレンズ ポジショニングステージ(Positioning Stage)』

 ・上記のニードルタイプ及び高NA対物レンズ用のポジショニングステージ

 ・XYZの3軸ステージにより正確で安定した調整が可能




カタログ Positioning Stage

◆◆◆ ご確認下さい ◆◆◆

GRINTECH社はInscopix社とパートナーシップ契約を結んでおりますため、

一部のアプリケーションにおきましては製品の見積・販売ができません。



 *詳細については総合カタログの10ページをご覧下さい



GRINTECH社 総合カタログ

* 標準品は型番をご指定ください。

* カスタム品をご希望のお客様は各仕様をお申し付けください。

* 上記以外にも多数の標準品がございます。詳しくは弊社ホームページ及び

  メーカーホームページをご参照ください。
