コンパクトでもPhase Onlyタイプの反射型SLMです！
「LUNA」のご案内

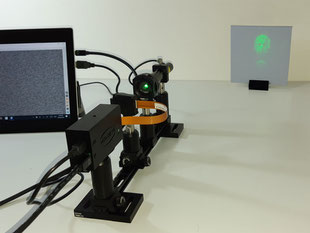

HoloEye社の『LUNA』は反射型の空間光変調器(SLM)ですが、最大の特長はコンパクト なサイズです。駆動用ASICをLCoSディスプレイ側に搭載することでドライバの筐体が84.4x47x28.8mmまで小型化され、様々な装置への組込みを容易にしました。
画像信号のインターフェースはMini Display Portを採用し、電源供給及び装置の制御は Mini USB経由で行います。
LCoSディスプレイの筐体サイズは31x25x6.4mmでアクティブエリアは8.64x4.86mm、 画素数は1920x1080ピクセルのフルHDです。対応波長は可視と通信との2種類があり、 いずれもPhase Onlyタイプです。
|
LUNA 空間光変調器 マイクロディスプレイの特長 |
||
| VIS-111 | TELCO-115 | |
| ディスプレタイプ： | 反射型LCOS (Phase Only) | |
| 解像度： | 1920 x 1080 | |
| 波長域： | 420 - 650nm | 1400 - 1700nm |
| ピクセルピッチ： | 4.5μm | |
| フィルファクター： | 91% | |
| アクティブエリア： |
8.64 x 4.86mm (0.39" Diagonal) |
|
| アドレス： | 8ビット | |
| シグナルフォーマット： |
Display Port - HDTV resolution |
|
| フレームレート： |
60Hz |
|

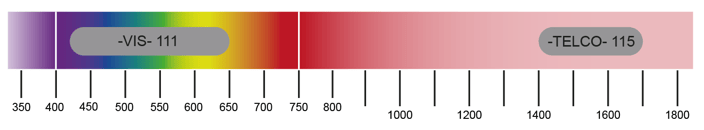

LUNA 対応波長とディスプレイの特長
LUNA-VIS-111 Part no. HES 2220-VIS-111
| Wavelength | Maximum Phase Shift | Reflectivity |
| 450nm | 4.3π | 61 - 67% |
| 520nm | 3.2π | |
| 635nm | 2.4π |
LUNA-TELCO-115 Part no. HES 2220-TELCO-115
| Wavelength | Maximum Phase Shift | Reflectivity |
| 1550nm | 2.3π | 70% |
SLM本体の他に接続用のケーブルとディスプレマウント、専用の制御ソフトとアプリケーションソフトが付属します。
