LETO-3

空間光変調器(位相変調タイプ)



LETO-3 Phase Only 空間光変調器は、高帯域幅を備えた高速なSLMプラットフォームです。このSLMはカラーシーケンシャル位相操作が可能です。

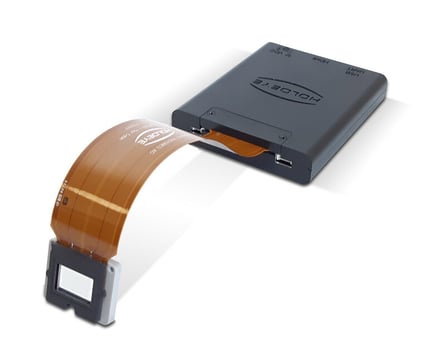

LETO-3 SLM – マイクロディスプレイの特長
ディスプレイタイプ: 反射型LCOS(Phase Only)
解像度: 1920×1080ピクセル
ピクセルピッチ:

6.4μm

フィルファクター: 93%
アクティブエリア:

12.29×6.91mm

(0.55" Diagonal)

アドレッシング: 8ビット(256グレーレベル)
シグナルフォーマット: HDMI – HDTV Resolution
入力フレームレート:

60Hz / 180Hz



LETO-3位相変調タイプ空間光変調器 、フルHD(1920 x 1080ピクセル)解像度の反射型LCOSマイクロディスプレイをベースにしています。ピクセルピッチは6.4 µmで、ピクセル間隔は0.2 µmと小さいため、LETO-3 SLMは93%の高い開口率を提供します。

LETO-3は、反射率が62%から75%(波長およびバージョンによります)です。このデバイスでは80%以上の回折効率(16レベルブレーズド回折格子)を提供し、総光効率は約60%になります。

LETO-3 SLMドライバーは、色切替可能なレーザーやLED照明といったカラー・フィールド・シーケンシャル(CFS)モードで動作するように準備されています。この装置にはLEDコネクタが備わっており、光源を装置と同期させることができます。ドライバーには、異なる環境向けに事前に構成されたCFS設定が4つのスロットに用意されており、Configuration Manager Softwareを使用して選択することができます。


LETO-3 バーションラインアップ

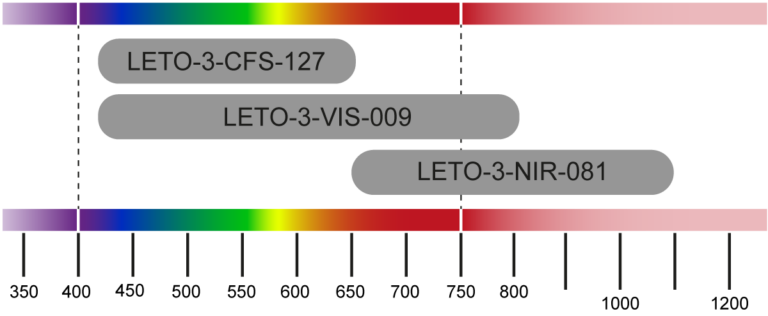

HOLOEYEは、異なる波長範囲や用途に最適化された3種類のLETO-3空間光変調器を提供しています。1つのSLMバージョンは可視光範囲に最適化されており、もう1つは近赤外線範囲(最大1100 nm)に最適化されています。3つ目のバージョンは高速応答(180 Hz)に最適化されており、色切替可能なRGBレーザーを使用したカラー・フィールド・シーケンシャル(CFS)操作用の可視光範囲に対応しています。

型式 反射率

最大位相変調量

波長範囲
LETO-3-CFS-127 70 %

min 2π @ VIS

420 – 650 nm
LETO-3-VIS-009 67 %

3.7π @ 530 nm

2.2π @ 800 nm

420 – 800 nm
LETO-3-NIR-081

65 %

4.4π @ 650 nm

2.4π @ 1064 nm

650 – 1100 nm

LETO-3 空間光変調器 キット内容

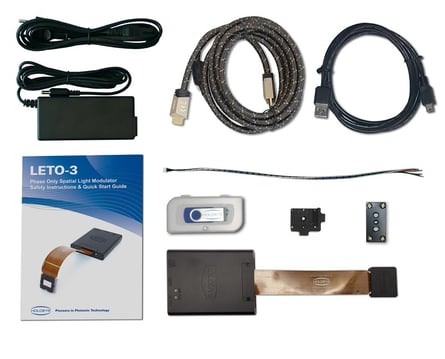

LETO-3 SLM 提供内容

  • Phase Only ディスプレイ(含フレックスケーブル)
  • ドライバーユニット
  • デバイスマウント
  • ディスプレイマウント
  • 電源+ケーブル
  • USB/mini USBケーブル
  • (CFS光源同期ケーブル) – CFSバージョン向けのオプション
  • HDMIケーブル
  • 安全の手引きおよびクイックスタートガイド(テスト用偏光子入り)
  • USBフラッシュドライブ(ソフトウェアパッケージおよびドキュメント付き)

ソフトウェア機能

LETO-3 phase only SLMは、標準のグラフィックカードのHDMIインターフェースを使用して外部モニターのように簡単にアドレッシングできます。SLMを操作するために追加のソフトウェアや専用ハードウェアは必要ありません。

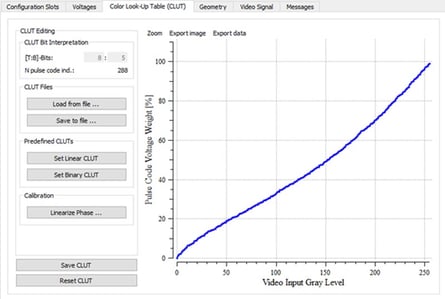

このLCOS SLデバイスには、GUI(グラフィカルユーザーインターフェース)ベースのConfiguration Managerソフトウェアが付属しています。Configuration Managerを使用して、幾何学的設定、明るさ、コントラスト、および新しいガンマカーブや別のデジタル駆動方式を適用することによって電気光学応答を変更できます。これらの高度なキャリブレーションにはUSBインターフェースが使用されます。

さらに、HOLOEYE SLMにはパターンジェネレーターソフトウェアが付属しています:

  • ユーザー定義画像からコンピュータ生成ホログラム(CGH)の計算
  • レンズ、格子、アキシコン、渦などの基本的な光学機能を表すSLM信号の生成
  • 複数の機能を組み合わせるためのCGHと基本的な光学機能の重ね合わせ

この装置には特別なSLMスライドショープレイヤーソフトウェアも付属しています。また、SLMディスプレイSDKもダウンロード可能で、さまざまなプログラミング言語向けにAPI(アプリケーションプログラミングインターフェース)を提供し、画像やデータ/位相配列をHOLOEYEスペーシャルライトモジュレーターに直接表示することができます:

  • National Instruments LabVIEW™ 8.6以降
  • MathWorks MATLAB® R2009b以降
  • Octave 5.2
  • Python™ 2.7および3.x
  • CまたはC++コンパイラ(例:Microsoft Visual C++コンパイラ)

論文・参考文献

HOLOEYEの空間光変調器は、さまざまな応用分野の研究で使用されています。ライブラリには、出版物や研究論文へのリンクを豊富に取り揃えております。

LETO / LETO-3 Spatial Light Modulators

Authors:Manuel Hüpfel and Gerd Ulrich Nienhaus

Beam shaping in light-sheet microscopy: an experimental analysis

Applications: Beam Shaping / Beam Steering,Microscopy

May, 2024

LETO / LETO-3 Spatial Light Modulators

Authors:Jian He, Jiahao Chen, Yimin Zhou, Fei Wang, Yangjian Cai, and Guoquan Zhou

Realization of double uniform line self-focusing of elliptical Airyprime beams

Applications: Beam Shaping / Beam Steering,Bessel-/ Airy Beam Generation

April, 2024


LETO / LETO-3 Spatial Light Modulators

Authors:Chenliang Chang, Xian Ding, Di Wang, Zhizhou Ren, Bo Dai, Qi Wang, Songlin Zhuang, Dawei Zhang

Split Lohmann computer holography: fast generation of 3D hologram in single-step diffraction calculation

Applications: Digital-/ Computer Holography/ CGH

March, 2024

LETO / LETO-3 Spatial Light Modulators

Authors:Myeong-Ho Choi, Kwang-Soo Shin, Jae-Hyeung Park

Foveated holographic near-eye display with geometric phase lens and camera feedback

Applications: AR/VR/MR / Holographic Display

March, 2024


LETO / LETO-3 Spatial Light Modulators

Authors:Linas Jonušauskas, Eglė Vitkūnaitė, Dovilė Andrijec, Konradas Stonkus, Grzegorz Kaszynski

Beam-shaping enhanced two-photon polymerization: towards 3D medical printing

Applications: Adaptive Optics / Wavefront Control,Materials Processing / Optical Fabrication

March, 2024

LETO / LETO-3 Spatial Light Modulators

Authors:Xu Zhang, Lei Wang, Xiao-Wen Cao, Shu Jiang, Yan-Hao Yu, Wei-Wei Xu, Saulius Juodkazis, and Qi-Dai Chen

Single femtosecond pulse writing of a bifocal lens

Applications: Materials Processing / Optical Fabrication

February, 2024



ダウンロード

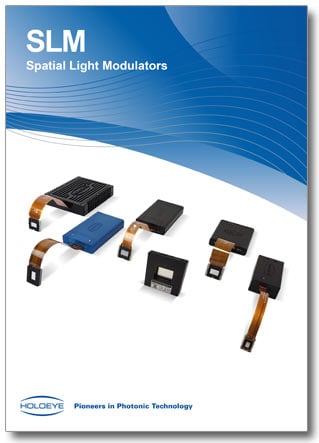

空間光変調器カタログ

HOLOEYE SLM 製品

およびアクセサリの概要

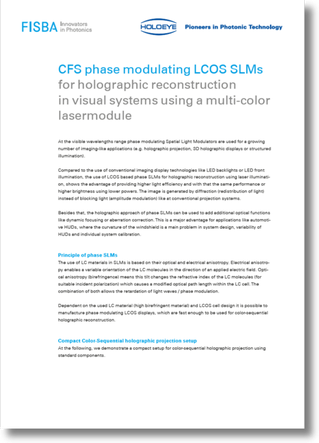

アプリケーションノート:

CFS位相変調LCOS SLM

ホログラフィック再構成のための

CFS位相変調LCOS SLM

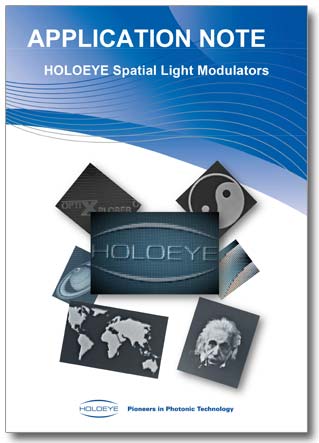

SLMアプリケーションノート

広範囲にわたる空間光変調器の

アプリケーションノート
