薄型軽量でありながら高安定で高精度です!

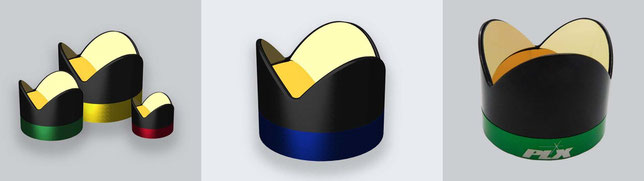

「超薄型リトロリフレクター」





この超薄型リトロリフレクター(ULPR: Ultra Low-Profile Retroreflector) はPLX社のリトロリフレクター製品において最軽量であり、他のモデルと比較して最大で約36%の軽量化を実現しています。





薄型設計により他のモデルでは取りつけられなかった場所にも適合し、安定性と精度にも優れています。また、一般的なレンズ/ミラーマウントや穴(穿孔)に直接取付けることを想定して円形の筐体になっています。このULPRは温度・振動・衝撃等の変化に対して非常に優れた安定性を持っています。



光学的な機能においてはPLX社の他のリトロリフレクターと同様で入射光に対して平行な光を反射(再帰反射)します。3つのミラー面を組合わせた中空設計ですので、プリズムタイプで生じる材質による吸収や色収差をなくし、適切なミラーコーティングの選択によりUVからFIRの範囲において最大の効率を発揮します。



*コーティングの詳細は本ページの最後をご覧下さい



超薄型リトロリフレクター 製品概要

Model: ULPR-05

Clear Aperture: 0.5" (12.7mm)     Weight: 3.32g

ULPR-05 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



ULPR-05-3



ULPR-05-5



ULPR-05-15

3.0



5.0



15.0

0.30



0.50



0.90


Model: ULPR-10

Clear Aperture: 1.0" (25mm)     Weight: 16g

ULPR-10 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



ULPR-10-1



ULPR-10-2



ULPR-10-5



ULPR-10-10



ULPR-10-30

1.0



2.0



5.0



10.0



30.0

0.15



0.25



0.60



1.25



3.50


Model: ULPR-15

Clear Aperture: 1.5" (38mm)     Weight: 46g

ULPR-15 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



ULPR-15-05



ULPR-15-1



ULPR-15-2



ULPR-15-5



ULPR-15-10



ULPR-15-30

0.5



1.0



2.0



5.0



10.0



30.0

0.10



0.20



0.35



0.90



1.75



5.25


Model: ULPR-20

Clear Aperture: 2.0" (51mm)     Weight: 105g, 96g

ULPR-20 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



ULPR-20-05



ULPR-20-1



ULPR-20-2



ULPR-20-5



ULPR-20-10



ULPR-20-30

0.5



1.0



2.0



5.0



10.0



30.0

0.15



0.25



0.50



1.25



2.50



7.0


Model: ULPR-25

Clear Aperture: 2.5" (63mm)     Weight: 168g, 159g

ULPR-25 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



ULPR-25-05



ULPR-25-1



ULPR-25-2



ULPR-25-5



ULPR-25-10



ULPR-25-30

0.5



1.0



2.0



5.0



10.0



30.0

0.25



0.35



0.60



1.50



3.0



9.0


Model: ULPR-50

Clear Aperture: 5.0" (127mm)     Weight: 980g, 840g

ULPR-50 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



ULPR-50-05



ULPR-50-1



ULPR-50-2



ULPR-50-5



ULPR-50-10



ULPR-50-30

0.5



1.0



2.0



5.0



10.0



30.0

0.45



0.65



1.25



3.00



6.00



18.0


コーティングの選択



8種類(A~I)のコーティングから最適なものをお選び下さい。



Suffix

Coating Type (metallic)

Wavelength Range (nm)

Angle of Incidence 55° Per-Surface Reflectance(%) (AVG)

Coating Curves



A



B



C



D



E





G





H



I

ENHANCED ALUM



IR-ENH ALUM



BARE ALUMINUM



UV-ENH ALUM



PROTECTED SILVER



PROTECTED GOLD



BARE GOLD



PROTECTED ALUM

400 - 700



600 - 1,600



225 - 10,000



225 - 700



450 - 10,000





650 - 16,000





650 - 20,000



400 - 750

93



89



90



89



96





97





97



87

A coating



B coating



C coating



D coating



E coating





G coating





H coating



I coating



各コーティングのスペクトル比較データ

for Far-Infrared application
for Mid-Infrared application

for Near-Infrared application
for Visible application
