LUNA

空間光変調器（位相変調タイプ）

LUNA 空間光変調器は、小型またはポータブルなソリューションへの統合に最適な、HOLOEYEで最もコンパクトなSLMプラットフォームです。

LUNA SLM – マイクロディスプレイの特長
ディスプレイタイプ：	反射型LCOS(Phase Only)
解像度：	1920×1080ピクセル
ピクセルピッチ：	4.5μm
フィルファクター：	91%
アクティブエリア：	8.64×1.86mm (0.39" Diagonal)
アドレッシング：	8ビット（256グレーレベル）
シグナルフォーマット：	HDMI – HDTV Resolution
入力フレームレート：	60Hz
カラーフィールドレート：	180Hz -3つのカラーフィールド

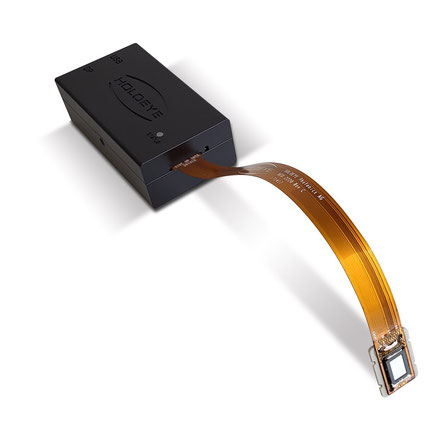

LUNA位相変調タイプ空間光変調器（SLM）は、標準のデジタルビデオインターフェース（DisplayPort）を備えたドライバーユニットと、フルHD解像度（1920 x 1080ピクセル）および4.5µmのピクセルピッチを持つ phase onlyのLCOS（Liquid Crystal on Silicon）マイクロディスプレイで構成されています。アクティブエリアの対角線の長さは0.39インチで、アスペクト比は16:9です。

ドライバASICはLCOSマイクロディスプレイ自体に組み込まれています。これにより基板スペースが節約され、非常にコンパクトなドライバーを実現し、統合がより便利になります。標準ドライバーボックスのサイズはわずか84.4 x 47 x 28.8 mmです。ディスプレイは4レーンのMIPI DSI経由でビデオデータ入力を受け入れることもできます。これにより、フェーズオンリーのスペーシャルライトモジュレータ技術は、産業用途において新たな可能性を開きます

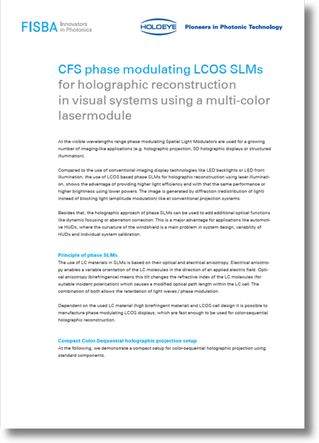

LUNA-VIS-111バージョンは、各色（R、G、B）に対して0πから2.2πまでの線形に分布した位相値が32以上あるカラーフィールドシーケンシャル（CFS）位相アプリケーションで使用できます。光源は各カラーフィールドごとに約1.1 msでトリガーされます。

CFSに必要な高速応答時間を達成するための基本要件は、55℃の高いディスプレイ温度と、対応する設定ファイルに保存された適切な電圧設定です。CFSモードでディスプレイ温度を管理するために、HOLOEYEのThermal Management System（TMS）を使用することを強くお勧めします。

LUNA バーションラインアップ

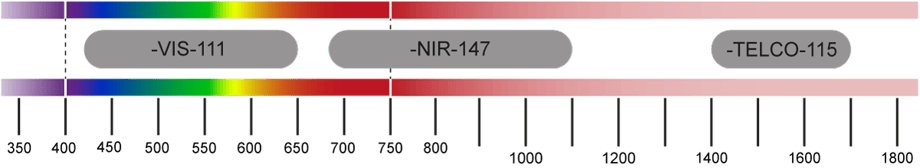

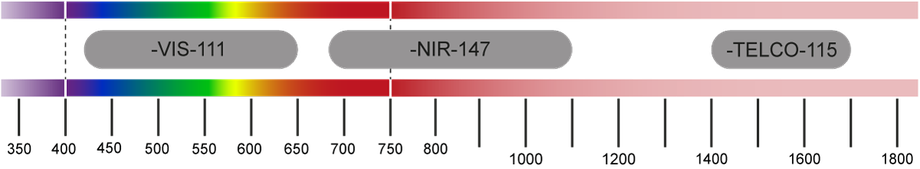

HOLOEYEは、LUNAドライバーユニットで駆動できるさまざまなフェーズディスプレイバージョンを提供しています。各ディスプレイバージョンは、異なる波長範囲での使用に最適化されています。現在、VISバージョン（420～650 nm）、NIRバージョン（680～1100 nm）、および通信波長帯（1400～1700 nm）用のバージョン（1550 nm付近）を提供しています。

型式	反射率	最大位相変調量	波長範囲
LUNA-VIS-111	64 %	4.3π @ 450 nm 3.2π @ 520 nm 2.4π @ 635 nm	420 – 650 nm
LUNA-NIR-147	65 %	3.3π @ 800 nm 2.3π @ 1064 nm	680 – 1100 nm
LUNA-TELCO-115	70 %	2.3π @ 1550 nm	1400 – 1700 nm

LUNA 空間光変調器キット内容

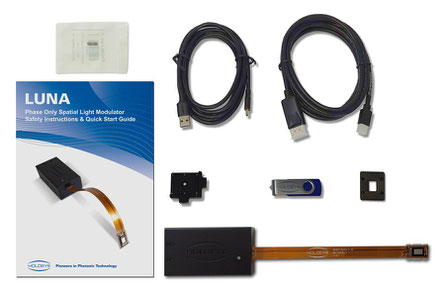

LUNA SLM 提供内容

Phase Only ディスプレイ（含フレックスケーブル）
ドライバーユニット
ディスプレイマウント
ディスプレイマウント用アダプター
ネジアダプター M4 to ½”
USBケーブル
DisplayPort / Mini DisplayPortケーブル
安全の手引きおよびクイックスタートガイド（テスト用偏光子入り）
USBフラッシュドライブ（ソフトウェアパッケージおよびドキュメント付き）

ソフトウェア機能

LUNA phase only 空間光変調器（SLM）は、グラフィックスカードの標準DisplayPortインターフェースを使用して外部モニターのように簡単に接続できます。SLMを操作するために追加のソフトウェアや専用ハードウェアは必要ありません。

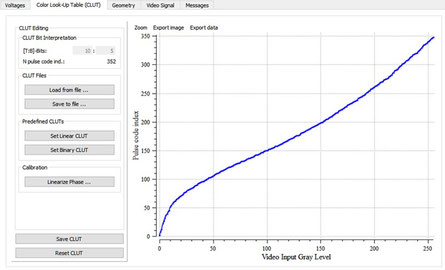

このデバイスはConfiguration Managerソフトウェアと共に提供されます。Configuration Managerを使用して、ジオメトリ設定、明るさ、コントラスト、電気光学応答を新しいガンマ曲線や別のデジタル駆動スキームを適用して変更できます。これらの高度なキャリブレーションには、USB接続を介してコンピュータの仮想COMポートを使用します。

さらに、HOLOEYE SLMにはパターンジェネレーターソフトウェアが付属しています：

ユーザー定義画像からコンピュータ生成ホログラム（CGH）の計算
レンズ、格子、アキシコン、渦などの基本的な光学機能を表すSLM信号の生成
複数の機能を組み合わせるためのCGHと基本的な光学機能の重ね合わせ

この装置には特別なSLMスライドショープレイヤーソフトウェアも付属しています。また、SLMディスプレイSDKもダウンロード可能で、さまざまなプログラミング言語向けにAPI（アプリケーションプログラミングインターフェース）を提供し、画像やデータ/位相配列をHOLOEYEスペーシャルライトモジュレーターに直接表示することができます：

National Instruments LabVIEW™ 8.6以降
MathWorks MATLAB® R2009b以降
Octave 5.2
Python™ 2.7および3.x
CまたはC++コンパイラ（例：Microsoft Visual C++コンパイラ）。

論文・参考文献

HOLOEYEの空間光変調器は、さまざまな応用分野の研究で使用されています。ライブラリには、出版物や研究論文へのリンクを豊富に取り揃えております。

LUNA Spatial Light Modulators

Authors:Michael Flachhuber, Johannes Scheuchenpflug, Thomas Hilbert, Norbert Danz, Peter Schreiber, Leo M. Wilhelm, Markus Metz, Jean-Christope Olaya, Tobias Reusch

MaMeK: a wide-angle dynamic holographic projection system for human-vehicle communication

Applications: Digital-/ Computer Holography/ CGH

August, 2023
