ビームリターン精度が優れています!

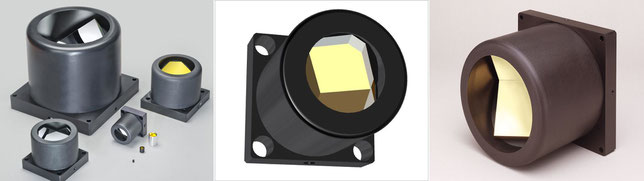

「オムニウェイブ リトロリフレクター」





PLX社には様々なタイプのリトロリフレクターがあり、一般的な産業・研究の分野だけでなく、航空宇宙や軍事などにおいても多くのアプリケーションで使用されています。



そうした豊富な製品ラインナップから、今回はお問合せの多いオムニウェイブ リトロリフレクター (Omni Wave Hollow Retroreflector: OWHR) をご紹介します。









このOWHRに平行光が入射されると、OWHR自体の物理的な向きに関わらず、反射された光は優れた精度で光源に戻されます。OWHRは3つのミラーで構成されており、PLX社独自の方法で相互が直交するように組み立てられています。このミラーには紫外から遠赤外までの幅広い波長域に対応したコーティングが選べますので、プリズムタイプのリトロリフレクターで生じてしまう材質による吸収や色収差をなくせます。



標準サイズには0.08インチ(2mm) ~ 5インチ(125mm)があり、0.5arc secのビーム偏差とλ/10の反射波面誤差を持つ製品もございます。更に特許取得済みであるPLX社独自のクッションマウントを用いた新たな改良構造により、非常に優れた耐衝撃性も持っています。

主要な取付システムに対して互換性のある汎用性の高い筐体も特長の一つです。



OWHRには全ての適用可能なMIL規格を満たす標準的な広帯域金属コートがございます。また保護膜のない金属コートは干渉計アプリケーションに最適で、ご希望に応じてカスタムコーティングも可能です。



*コーティングの詳細については本ページの最後をご覧下さい






Model: OW-008

Clear Aperture: 0.08inch (2mm)     Weight: 0.6g

OW-008 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



OW-008-30

30.0

0.35


Model: OW-016

Clear Aperture: 0.16inch (4mm)     Weight: 0.7g

OW-016 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



OW-016-30

30.0

0.55


Model: OW-025

Clear Aperture: 0.25inch (6mm)     Weight: 0.8g

OW-025 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



OW-025-20

20.0

0.6


Model: OW-05

Clear Aperture: 0.5inch (12.7mm)     Weight: 5.9g

OW-05 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



OW-05-3



OW-05-5



OW-05-15

3.0



5.0



15.0

0.3



0.3



0.9


Model: OW-10

Clear Aperture: 1.0inch (25mm)     Weight: 108g

OW-10 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



OW-10-1



OW-10-2



OW-10-5



OW-10-10



OW-10-30

1.0



2.0



5.0



10.0



30.0

0.15



0.25



0.60



1.25



3.50


Model: OW-15

Clear Aperture: 1.5inch (38mm)     Weight: 330g

OW-15 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



OW-15-05



OW-15-1



OW-15-2



OW-15-5



OW-15-10



OW-15-30

0.5



1.0



2.0



5.0



10.0



30.0

0.15



0.20



0.35



0.90



1.75



5.25


Model: OW-20

Clear Aperture: 2.0inch (51mm)     Weight: 454g

OW-20 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



OW-20-05



OW-20-1



OW-20-2



OW-20-5



OW-20-10



OW-20-30

0.5



1.0



2.0



5.0



10.0



30.0

0.15



0.25



0.50



1.25



2.50



7.00


Model: OW-25

Clear Aperture: 2.5inch (63mm)     Weight: 772g

OW-25 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



OW-25-05



OW-25-1



OW-25-2



OW-25-5



OW-25-10



OW-25-30

0.5



1.0



2.0



5.0



10.0



30.0

0.25



0.35



0.60



1.50



3.00



9.00


Model: OW-50

Clear Aperture: 5.0inch (127mm)     Weight: 3860g

OW-50 外形図

Cat. No.

Beam Deviation (arc.sec.)

Exiting Wavefront (p.v.633nm)



OW-50-05



OW-50-1



OW-50-2



OW-50-5



OW-50-10



OW-50-30

0.5



1.0



2.0



5.0



10.0



30.0

0.45



0.65



1.25



3.00



6.00



18.00


コーティングの選択



8種類(A~I)のコーティングから最適なものをお選び下さい。



Suffix

Coating Type (metallic)

Wavelength Range (nm)

Angle of Incidence 55° Per-Surface Reflectance(%) (AVG)

Coating Curves



A



B



C



D



E





G





H



I

ENHANCED ALUM



IR-ENH ALUM



BARE ALUMINUM



UV-ENH ALUM



PROTECTED SILVER



PROTECTED GOLD



BARE GOLD



PROTECTED ALUM

400 - 700



600 - 1,600



225 - 10,000



225 - 700



450 - 10,000





650 - 16,000





650 - 20,000



400 - 750

93



89



90



89



96





97





97



87

A coating



B coating



C coating



D coating



E coating





G coating





H coating



I coating



各コーティングのスペクトル比較データ

for Far-Infrared application
for Mid-Infrared application

for Near-Infrared application
for Visible application
