半値幅の狭い新しいタイプが登場です!

「赤外リニア可変フィルタ」のご案内

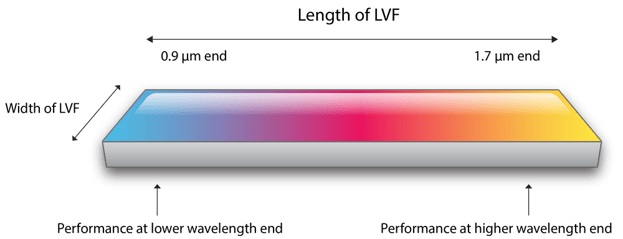

Vortex Optical Coatings社の赤外リニア可変フィルター (LVF: Linear Variable Filter)は赤外光線帯において透過波長を連続的に可変できる

バンドパスフィルタです。



これまでの製品(Generation1)では半値幅はピーク波長の2%でしたが、新たにピーク波長の1%という狭半値幅をもつ『Generation 2』が発売

されました。


◇製品紹介◇

標準品にはGeneration1とGeneration2とがございます。



Generation1

・透過波長帯域は0.9~1.7μm、1.3~2.5μm、2.5~5.0μmの3種類

・半値幅(FWHM) = 2% x 透過ピーク波長

・ブロッキングはOD 2.5 ave(透過波長帯域外において)



Generation2

・透過波長帯域は0.9~1.7μm、1.3~2.5μmの2種類

・半値幅(FWHM) = 1% x 透過ピーク波長

・ブロッキングはOD 3.5 ave(透過波長帯域外において)



(共通仕様)

サイズ:15mm x 3.5mm x 0.5mm(t)

透過率:50~75%(波長範囲において)

入射角:0度

表面品質:< 60-40 Scratch-Dig

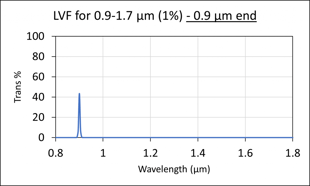

透過波長範囲が0.9~1.7μmのLVFでGeneration1と2とにおける両端波長での透過特性を比較


Generation1(半値幅:ピーク波長の2%)



Generation2(半値幅:ピーク波長の1%)


◇製品ラインナップ◇

LVF Generation1

Part No. LVF 0.9-1.7-3.5-15-0.5-2%
 透過波長範囲 0.9~1.7μm
 ブロッキング帯域

UV~1.8μm, OD>2.5 ave. outside the transmission band

 Gradient of Change 60nm/mm

Part No. LVF 1.3-2.6-3.5-15-0.5-2%
 透過波長範囲 1.3~2.6μm
 ブロッキング帯域 1.2~2.6μm, OD>2.5 ave. outside the transmission band
 Gradient of Change 85nm/mm

Part No. LVF 2.5-5.0-3.5-15-0.5-2%
 透過波長範囲 2.5~5.0μm
 ブロッキング帯域 1.8~5.5µm, OD>2.5 ave. outside the transmission band
 Gradient of Change 165nm/mm

LVF Generation2

Part No. LVF 0.9-1.7-3.5-15-0.5-1%
 透過波長範囲 0.9~1.7μm
 ブロッキング帯域

UV~1.8μm, OD>3.5 ave. outside the transmission band

 Gradient of Change 60nm/mm

Part No. LVF 1.3-2.6-3.5-15-0.5-1%
 透過波長範囲 1.3~2.6μm
 ブロッキング帯域 1.2~2.6μm, OD>3.5 ave. outside the transmission band
 Gradient of Change 85nm/mm

赤外線リニア可変フィルタ カタログ
製品及びアプリケーションの紹介

資料請求/お問合せ
