LETOの新型です、ピクセルピッチは6.4μm！
Phase Only SLM「LETO-3」のご案内
LETO-3はフルHD解像度(1920x1080pixel)のLCoSマイクロディスプレイを使った反射型の空間光位相変調器です。6.4μmのピクセルピッチと0.2μmピクセルギャップにより、93%の高いフィルファクターを実現しました。
使用する波長やアプリケーションに応じて3種類のディスプレイがございます。可視域用にはVIS-009、1100nmまでの近赤外域用にはNIR-081、そして180Hzのフレームレートを持つ高速応答のCFS-127の3つで、CFS-127はRGBレーザーを使ったフィールドシーケンシャルカラー用に設計されたものです。
付属ソフト(Configuration Manager)を使ってガンマ補正(Gamma Correction)することで、
異なる動作波長でリニアな2piの位相応答を行うための設定が簡単にできます。
ディスプレイのタイプと波長によりますが反射率は約62～75%、回折効率は80%以上(16level blazed grating)で全体的な光効率としては～60%になります。SLMは標準的なHDMI接続で簡単に外部モニターのように認識されるので、追加のソフトウエアや特別
な機器は不要です。
|
LETO-3 空間光変調器 マイクロディスプレイの特長 |
||
| ディスプレタイプ： |
反射型LCOS (Phase Only) |
|
| 解像度： | 1920 x 1080 | |
| ピクセルピッチ： | 6.4μm | |
| フィルファクター： | 93% | |
| アクティブエリア： |
12.29 x 6.91mm (0.55" Diagonal) |
|
| アドレス： | 8ビット | |
| シグナルフォーマット： |
Display Port - HDTV resolution |
|
| フレームレート： |
60Hz/180Hz |
|

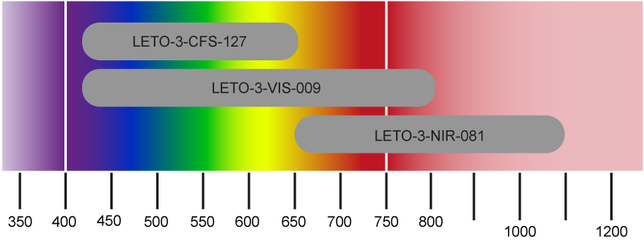

LETO-3 対応波長とディスプレイの特長
| Version | Wavelength | Max. Phase Shift | Reflectivity |
| LETO-3-VIS-009 | 420 - 800nm |
3.7π @ 532nm 2.2π @ 800nm |
~75% |
| LETO-3-NIR-081 | 650 - 1100nm |
4.4π @ 650nm 2.4π @ 1064nm |
62~70% |
| LETO-3-CFS-127 (*) | 420 - 650nm | min 2π @ VIS range | ~75% |
(*)CFS: Color-Field-Sequential

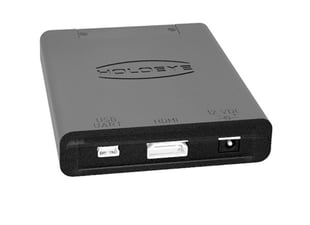

SLM本体の他に接続用のケーブルとディスプレマウント、専用の制御ソフトとアプリケーションソフトが付属します。
