LC 2012

空間光変調器(透過型タイプ)

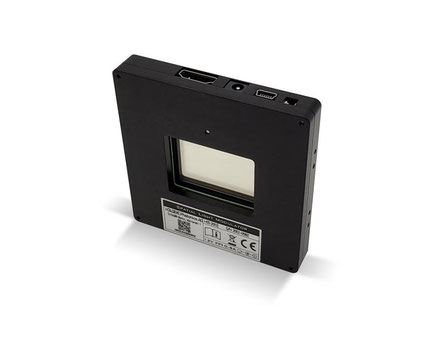

LC 2012は、解像度1024 x 768ピクセル(XGA)の透過型液晶マイクロディスプレイを基にした、基本的な空間光変調器システムです。このデバイスは主に概念実証や教育用に設計されています。



LC 2012 SLM – マイクロディスプレイの特長
ディスプレイタイプ: 透過型LC
解像度: 1024×768ピクセル
ピクセルピッチ:

36μm

フィルファクター: 58%
アクティブエリア:

36.9×27.6mm

(1.8" Diagonal)

アドレッシング: 8ビット(256グレーレベル)
シグナルフォーマット: HDMI – XGA Resolution
入力フレームレート:

60Hz



ツイストネマティック(TN)液晶ディスプレイに基づいているため、単純な位相変調が可能ですが、このツイストが常に連動する偏光効果(振幅変調)を引き起こします。このSLMは、450 nmで約2π、532 nmで約1.8π、800 nmで約1πの位相シフトを提供します。

マイクロディスプレイと駆動電子機器は、光学セットアップへの容易な統合のためにコンパクトなボックスに収められています。LC 2012は標準のHDMIインターフェースを使用してアドレッシングされ、明るさとコントラストの設定はUSBインターフェースを使用して行うことができます。LC 2012空間光変調器は、設定に応じて位相(主に位相)または振幅変調アプリケーションに使用できます。モードは、入射偏光および偏光子-アナライザーの設定に依存します。

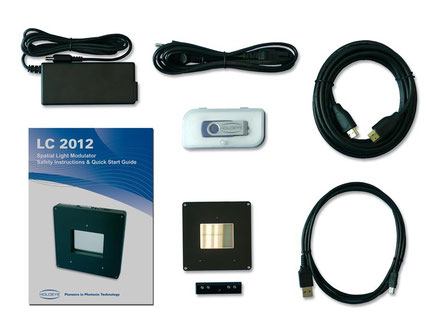

LC 2012 空間光変調器 キット内容

LC 2012 SLM 提供内容

  • LCD イメージディスプレイデバイス LC2012(1024 x 768 ピクセル)
  • 電源
  • HDMIケーブル
  • USB/mini USBケーブル
  • デバイスマウント
  • 安全の手引きおよびクイックスタートガイド(テスト用偏光子入り)
  • USBフラッシュドライブ(ソフトウェアパッケージおよびドキュメント付き)

ソフトウェア機能

LC 2012空間光変調器デバイスは、グラフィックカードの標準DVI / HDMIインターフェースを使用して外部モニターのように簡単にアドレッシングできます。SLMを操作するために追加のソフトウェアや専用ハードウェアは必要ありません。

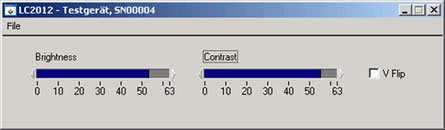

LC 2012 SLMには、簡単なConfiguration Managerソフトウェアが付属しています。Configuration Managerを使用して、LC 2012ディスプレイの明るさとコントラストを変更したり、画像を上下反転させたりすることができます。これには、LC 2012ドライバーへのUSB接続が必要です。

さらに、HOLOEYE SLMにはパターンジェネレーターソフトウェアが付属しています:

  • ユーザー定義画像からコンピュータ生成ホログラム(CGH)の計算
  • レンズ、格子、アキシコン、渦などの基本的な光学機能を表すSLM信号の生成
  • 複数の機能を組み合わせるためのCGHと基本的な光学機能の重ね合わせ

この装置には特別なSLMスライドショープレイヤーソフトウェアも付属しています。また、SLMディスプレイSDKもダウンロード可能で、さまざまなプログラミング言語向けにAPI(アプリケーションプログラミングインターフェース)を提供し、画像やデータ/位相配列をHOLOEYEスペーシャルライトモジュレーターに直接表示することができます:

  • National Instruments LabVIEW™ 8.6以降
  • MathWorks MATLAB® R2009b以降
  • Octave 5.2
  • Python™ 2.7および3.x
  • CまたはC++コンパイラ(例:Microsoft Visual C++コンパイラ)
