Elite社は高品質な産業用レーザーを提供する中国のメーカーです。精密な設計と安定した性能で評価が高く、特にライン

レーザー分野では豊富な実績がございます。先進的な技術と柔軟な対応により多様なニーズに応えます。

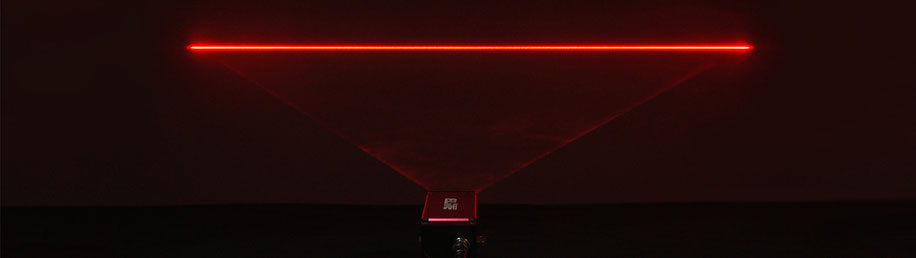

均一ラインレーザー(Uniform Line Laser)は、均一で明瞭なライン投影が求められる様々な産業分野で活用されています。



- 主なアプリケーション -

　マシンビジョン：画像処理や検査装置において対象物の輪郭や位置を正確に認識するための照明として使用

　3Dスキャン／測定：ラインプロファイラーやレーザー三角測量装置に組み込まれ精密な3次元形状の取得に貢献

　自動化生産ライン：部品位置決めや品質検査工程でのガイド用光源として利用

　電子基板・半導体検査：微細な構造物の可視化と解析のための高精度照明

　印刷・パッケージング業界：印刷位置のガイドやパターン整合の補助に使用



これらの分野で高均一性・高直線性・長寿命といった特長を活かし、安定したパフォーマンスを発揮しています。

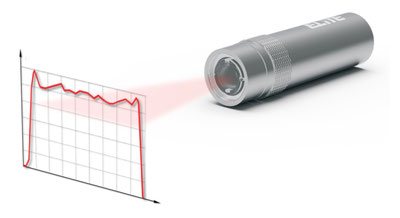

Elite社独自の特許技術『Special Lens』を採用したレーザーモジュールは、レーザーラインの両端に発生する輝点を解消し、均一なライン幅と強度を実現します。これによりビーム品質とレーザーラインの明瞭な境界が大幅に向上します。特別な大口径設計により被写界深度内でラインの長さが一定に保たれます。ラインの最小厚みは約10µm、均一性は90%を達成します。



- 基本仕様 -

・波長：405, 450, 488, 505, 635, 650, 685, 785, 808, 830, 830, 850nm

・出力 ：1, 5, 10, 20, 35, 50, 75, 80, 100, 150, 200 mW

・ライン幅 @ 1/e² (Line Width / Beam)：10μm@30mm, 20μm@50mm, 30μm@80mm, 40μm@100mm, 　　　　　　　　　　　　　　　　　　　　70μm@200mm, 100μm@300mm

・ファンアングル：Positive(3～110deg), Parallel(0+/-2deg), Negative Angle(-10～0deg)

・真直度：≤0.10%

・相対強度：80%

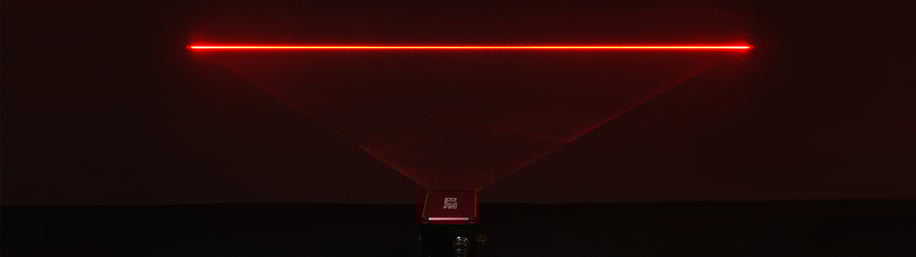

焦点調整が可能なパウエルレンズを採用し、均一なライン幅と強度を持つレーザーモジュールです。最大出力は500mWで、コンパクトな構造、高い指向性、信頼性、静電気保護、過熱保護などの機能を備えています。約300種類以上のパウエルレンズを取り揃え、様々なアプリケーションやニーズに対応します。



- 基本仕様 -

・波長：405, 450, 488, 505, 635, 650, 685, 785, 808, 830, 830, 850nm

・出力 ：10, 20, 30, 50, 80, 100, 150, 200, 400mW

・ライン幅 @ 1/e² (Line Width / Beam)：10μm@30mm, 20μm@50mm, 30μm@80mm, 40μm@100mm,

　　　　　　　　　　　　　　　　　　　　70μm@200mm, 100μm@300mm

・ファンアングル：Positive(3～110deg), Parallel(0+/-2deg), Negative Angle(-10～0deg)

・真直度：≤0.10%

・相対強度：>70%



パウエルレンズを採用した高出力の均一ラインレーザーモジュールで、選択波長によりますが最大出力は5000mWに達します。高い指向性、静電気保護、過熱保護などの機能を備えています。約300種類以上のパウエルレンズを取り揃え、多様なアプリケーションやニーズに対応します。セパレート型は設置箇所への制限が少ないので産業用途に適しています。信頼性と長寿命を実現し、焦点調整機能も搭載しています。



- 基本仕様 -

・波長：405, 450, 488, 505, 635, 650, 685, 785, 808, 830, 830, 850nm

・出力 ：50, 80, 100, 200, 300, 500, 1000, 3000, 5000mW

・ライン幅 @ 1/e² (Line Width / Beam)：10μm@30mm, 20μm@50mm, 30μm@80mm, 40μm@100mm,

　　　　　　　　　　　　　　　　　　　　70μm@200mm, 100μm@300mm

・ファンアングル：Positive(3～110deg), Parallel(0+/-2deg), Negative Angle(-10～0deg)

・真直度：≤0.10%

・相対強度：>70%





様々なライン幅やワーキングディスタンス、波長や出力に対応しますので、お気軽にご相談下さい。
