透過型回折格子【VPH Gratings】
Wasatch Photonics社製
VPH（体積位相ホログラフィック）透過型格子
- 高効率・低偏光依存 -
- 広帯域・高精度な透過型回折格子製品 -
- 分光・OCT・天文用途に最適 -
Wasatch PhotonicsのVPH透過型格子は、
・高効率で
・偏光依存性が少なく
・広帯域かつ大開口径でも均一な性能
を実現し、堅牢で実績ある構造を持つ製品です。複数の特許取得済み設計技術により、用途に応じた最適な透過格子をご提案可能。波長範囲は紫外から近赤外まで（300～2500 nm）、帯域幅は5～800 nm、線密度は150～5000 線/mmに対応しています。
在庫品から選ぶことも、R&DやOEM向けにカスタム設計を依頼することも可能で、品質・性能・一貫性の面で信頼いただけます。
📐 仕様概要
- 波長範囲：300 – 2500 nm
- 帯域幅：5 – 800 nm（用途に応じ柔軟に設計）
- 線密度：150 – 5000 lines/mm
- 最大サイズ：径300 mm以上（カスタム対応）
- 基板材質：BK7, 合成石英等
📌 主な用途分野
これらの透過格子は以下のような用途に最適化されています：
その他、高速&低光レベルが要求されるアプリケーションなど
🛠️ 用途に応じた3つの設計方式
Wasatch Photonicsでは、使用目的や波長要件に応じて最適な設計手法を採用しています。以下の3つの特許取得済み方式により、用途別に高性能な格子を提供します。：
- 標準／強化型（standard/enhanced） 偏光効率を最大化するために材料の厚さや屈折率変調を最適化。特定偏光に対して94%以上の効率を達成可能。
- ディクソン格子（Dickson grating） s偏光・p偏光の両方に高効率な設計。20～60 nm帯域を対象、偏光依存を抑制する設計。天文観測やOCT用途向け。Wasatchの創業者Lee Dicksonの名を冠しています。
- HD格子（High Dispersion grating） 帯域幅最大200 nm超にわたって偏光差を低く抑える高帯域・高効率設計。RamanやスペクトラルドメインOCT（SD‑OCT）など帯域均一性が求められる用途に最適。Wasatchで特許化された唯一の設計技術です。
📦 在庫・製品ラインナップ
Visible（可視域：400–750 nm）
600 l/mm @ 600 nm CWL,
450-750 nm,
1″ & 2″ diameter

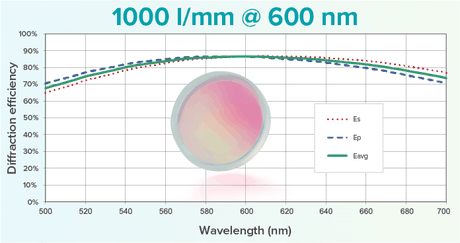

1000 l/mm @ 600 nm CWL,
500-700 nm,
2″ diameter
1800 l/mm @ 532 CWL,
450-650 nm,
1″ & 2″ diameter

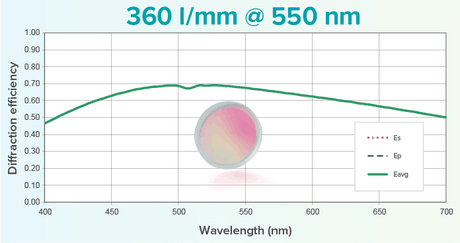

360 l/mm @ 550 nm CWL,
400-700 nm,
1″ diameter
NIR（近赤外：700–1050 nm）
600 l/mm @ 900 nm CWL,
750-1050nm,
1″ & 2″ diameter

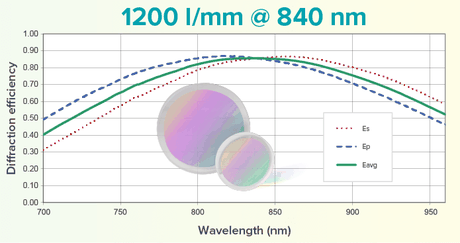

1200 l/mm @ 840 nm CWL,
700-960 nm,
1″ & 2″ diameter
HD 1624 l/mm @ 870 nm CWL,
800-940 nm,
1″ & 2″ diameter
HD 1800 l/mm @840 nm CWL,
790-890 nm,
1″&2″ diameter
SWIR（900–1800 nm）

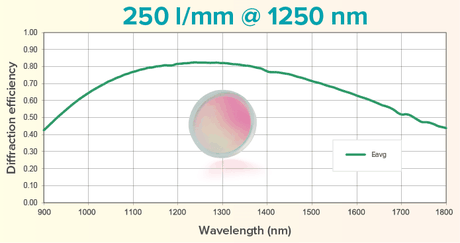

250 l/mm @ 1250 nm CWL,
900-1800 nm,
1″ diameter
HD 1145 l/mm @1310 nm CWL,
1220-1400 nm,
1″&2″ diameter

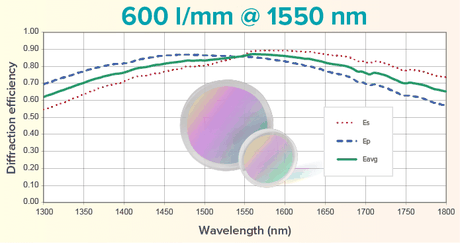

600 l/mm @1550 nm CWL,
1300-1800 nm,
1″&2″ diameter
PULSE COMPRESSION（パルス圧縮）

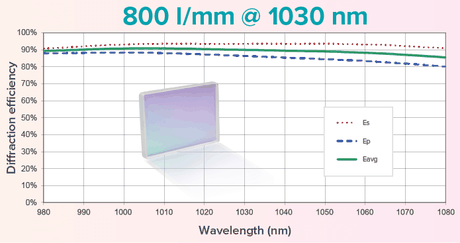

800 l/mm @ 1030 nm CWL,
980-1080 nm,
30×45 mm
1700 l/mm @ 1030 nm CWL,
1026-1040 nm,
28×92 mm
📞 お問い合わせ／カスタム依頼
在庫モデルを基に、用途・波長・帯域要求に応じたカスタム格子・OEM設計も対応。
「用途・スペック不明」「最適モデルの相談」「納期・価格」など、どんなご相談でもお気軽にどうぞ。
📥 ダウンロード資料
パンフレット
