Amplitude SLMs

空間光変調器(振幅変調タイプ)



HEO 7020-1 6001 は、ラボ品質の振幅型空間光変調器です。このデバイスはHOLOEYEの位相型空間光変調器と同様の設計を持ち、実験室でのセットアップにおいて便利に統合ができます。



HES 7020-1 6001

 – 振幅型SLM マイクロディスプレイの特長

ディスプレイタイプ: 反射型LCOS (Amplitude)
モード: VAN normally black, nematic
解像度: 1920×1200ピクセル
ピクセルピッチ:

8.0μm

フィルファクター: 93%
アクティブエリア:

15.36×8.64mm

(0.7" Diagonal)

アドレッシング:

8ビット(256グレーレベル)

シグナルフォーマット:

HDMI - HDTV Resolution

入力フレームレート:

60Hz



SLMデバイスは、画像のアドレッシングにHDMIインターフェース、高度なキャリブレーションにUSB接続、外部デバイスと同期するためのトリガー同期出力を使用します。

HEO 7020-1 6001ドライバには、デュアルコアARM® Cortex™-A9プロセッサも搭載されています。これにより、ユーザーはドライバユニット上で直接処理される追加機能をプログラムできます(例:USBフラッシュ(OTG USBスロット経由)または内部メモリから読み込んだ画像のスライドショー)。デュアルコアシステムは組み込みLinux™ SMPオペレーティングシステムを実行し、ディスプレイとドライバ自体の完全な制御と監視を提供するライブラリが含まれています。

ドライバユニットは、シリアルおよびUSB2経由のEthernet-over-USB2 (RNDIS) インターフェースを介してアクセスでき、標準的なUbuntu™クロスコンパイルGCCツールチェーンを使用してプログラムすることができます。


振幅SLM バーションラインアップ

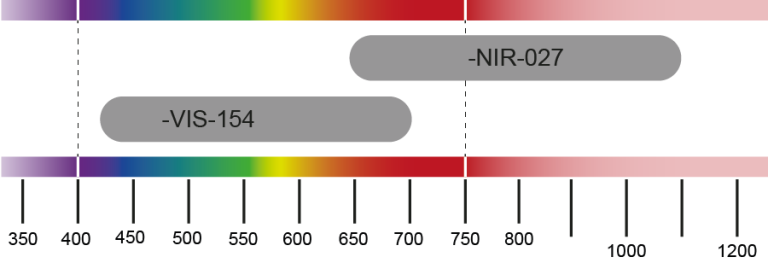

HOLOEYEは現在、2つのバージョンのHES 7020-1 6001振幅型空間光変調器を提供しています。1つは可視光範囲に最適化されたSLMバージョン、もう1つは1100 nmまでの近赤外線範囲に最適化されたバージョンです。

型式 波長範囲 反射率

コントラスト

HES 7020-1 6001-VIS-154 420 - 650 nm 72 % @ 633 nm

1000:1 (@ 633 nm)*

HES 7020-1 6001-NIR-027 650-1100 nm 78 % @ 1064 nm

TBD

* コントラストは光学系と使用される偏光子部品の品質に大きく依存します。


HES 7020-1 6001

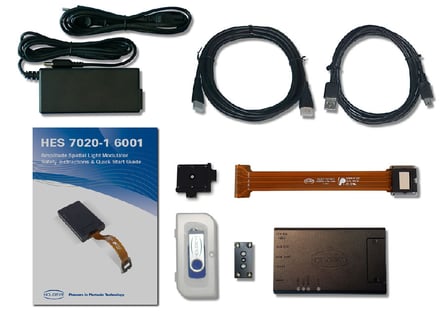

振幅型空間光変調器 キット内容

HES 7020-1 6001 SLM 提供内容

  • Ampitude ディスプレイ(含フレックスケーブル)
  • ドライバーユニット
  • ディスプレイマウント
  • デバイスマウント
  • 電源+ケーブル
  • USB/mini USBケーブル
  • HDMIケーブル
  • 安全の手引きおよびクイックスタートガイド(テスト用偏光子入り)
  • USBフラッシュドライブ(ソフトウェアパッケージおよびドキュメント付き)
